不銹鋼天溝尺寸
發布時間：2019/5/7 作者：不銹鋼天溝尺寸 點擊量：6730次
不銹鋼天溝選料下料尺寸
（1）確定天溝的坡度：放樣、下料時應注意每段天溝的坡度；
（2）計算機輔助模擬放樣：通過CAD軟件模擬出不銹鋼天溝放樣圖，作為后續實體放樣的定位線；
（3）不銹鋼天溝實體放樣：按照放樣圖，在不銹鋼板上劃線，同時預留焊接收縮余量及切割余量；
（4）根據所放實樣制作樣板，用于不銹鋼天溝的劃線、下料，樣板上應標明零件號規格、數量；
（5）不銹鋼板下料前應先進行矯正，保障不銹鋼板平面度；
（6）用開平矯直機、剪板機、激光切割等進行不銹鋼板下料；

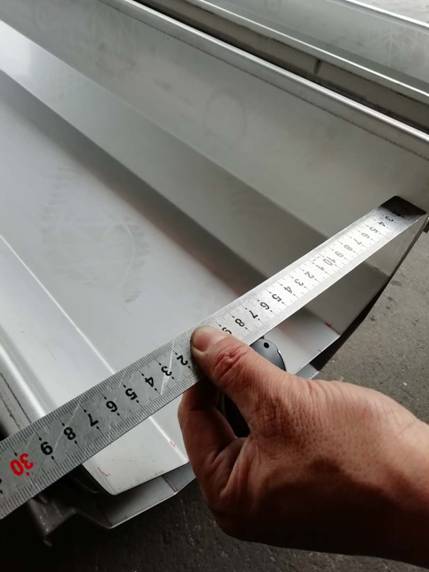

不銹鋼天溝折彎尺寸
不銹鋼板折彎前需復查標記的尺寸是否正確，折彎機的數顯角度是否正確，數據核對無誤后進行折彎操作；天溝單元大批量折制前，先進行試折，試折后的天溝單元外形尺寸及質量符合圖紙設計要后，進行批量折彎；
不銹鋼板折彎過程不允許吊裝，使用人工將不銹鋼板抬上折彎機，避免不銹鋼板變形；制作若干段不銹鋼天溝，各段不銹鋼天溝包括內折邊、第1側邊、底邊、第2側邊、外折邊，各段不銹鋼天溝依次相連組成的天溝；相鄰兩段不銹鋼天溝的尾部截面與首部截面必須匹配一致；內折邊1和外折邊保證在同一水平線；

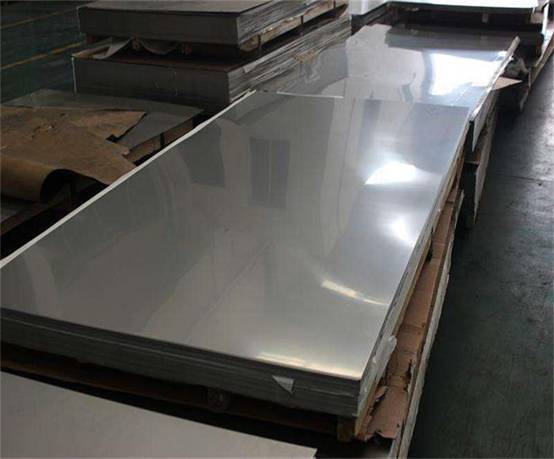

不銹鋼天溝選用不銹鋼材料厚度尺寸
不銹鋼排水槽、天溝一般采用304冷軋不銹鋼板加工，業內也叫做18/8不銹鋼。耐高溫800℃，具有加工性能好，韌性高的特點，廣泛使用于工業和家具裝飾行業和食品醫療行業。佳創不銹鋼排水槽、天溝常用基材規格
|
0.70mm*1000mm*C |
0.80mm*1000mm*C |
0.90mm*1000mm*C |
|
1.00mm*1000mm*C |
0.20mm*1000mm*C |
1.50mm*1000mm*C |
|
0.50mm*1220mm*C |
0.60mm*1220mm*C |
0.70mm*1220mm*C |
|
0.80mm*1220mm*C |
0.90mm*1220mm*C |
1.00mm*1220mm*C |
|
1.20mm*1220mm*C |
1.50mm*1220mm*C |
2.00mm*1220mm*C |
|
2.5 mm*1220mm*C |
3.0 mm*1220mm*C |
采用上述技術方案后，加工的不銹鋼天溝具有以下優點：
1、不銹鋼天溝設計合理、外形流暢、結構美觀、制作方便；
2、保證天溝的組裝質量及施工安全，能成批量生產；
3、提高生產效率，降低生產成本。
