久久亚洲精品国产精品紫薇-久久久精品国产sm最大网站-色啦啦视频-日韩国产丝袜人妻一二区-乱码精品一区二区三区-日韩在线免费-国产免费无码一区二区视频-亚洲乱码精品-东京热加勒比视频一区-成人综合在线观看-亚洲欧美黄-久久蜜桃av一区精品变态类天堂-欧美丰满大乳高跟鞋-国产免费mv大全视频网站-男女涩涩视频

 304H不銹鋼的GB24511標準的國內代號：S30409

304H不銹鋼化學成份：
碳 C ：0.04-0.10    硅 Si：≤1.00   錳 Mn：≤2.00   硫 S ：≤0.030   磷 P ：≤0.045
鉻 Cr：18.00~20.00   鎳 Ni：8.00～11.0
304H不銹鋼力學性能：
抗拉強度 σb (MPa)：≥520
條件屈服強度 σ0.2 (MPa)：≥205
伸長率 δ5 (％)：≥40
斷面收縮率 ψ (％)：≥60
硬度 ：≤187HB≤90HRB≤200HV
304H對照我國牌號為：07Cr19Ni10

304、304H和304L三者有什么區別呢？

其實按鉻鎳的含量都是304不銹鋼，成分中都是含18%的鉻(Cr)，8%的鎳(Ni），但是主要的區別在于含碳量的不同。

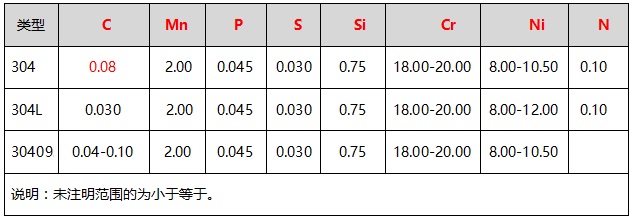

304、304L、304H的化學成分（%）表：

304L是超低碳不銹鋼，碳含量降到0.03%以下，可避免晶間腐蝕，并且在理論上抗應力腐蝕的效果比304要強，但在實際應用中效果并不明顯。降低碳和添加鈦的目的是一樣的，但加鈦的321冶煉成本較高，鋼水稠，價格也較貴。

304H中的H 指的是高溫，高含碳量就是高溫強度的保障，GB150要求奧氏體鋼用在525度以上時，含碳量不小于0.04%，碳化物是強化相，尤其是高溫強度優于純奧氏體。

三者中，含碳量最高的是304H,含碳量最低的是304L，而304不銹鋼的含碳量在二者之間。碳含量越高不銹鋼耐腐蝕性越差也越易生銹。含碳量的不同也導致其價格會有所差異，還是那句話用途不同要求也就不同。

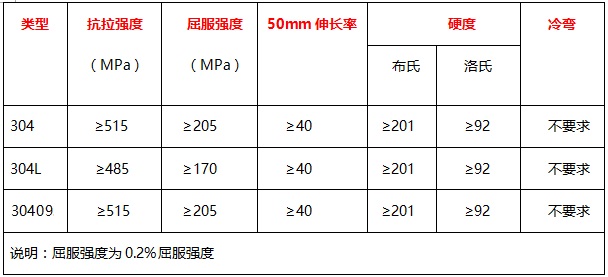

304、304L、304H的力學性能 表

另外，從這兩個列表可以判定，認為304L可以代替304使用的觀點是錯誤的，能不能使用與使用場合有關，而且按照容規規定，我們都沒有權進行"材料代用"，只有原設計部門才可以有權進行"材料代用"的工作，這一點請大家千萬要記住。
